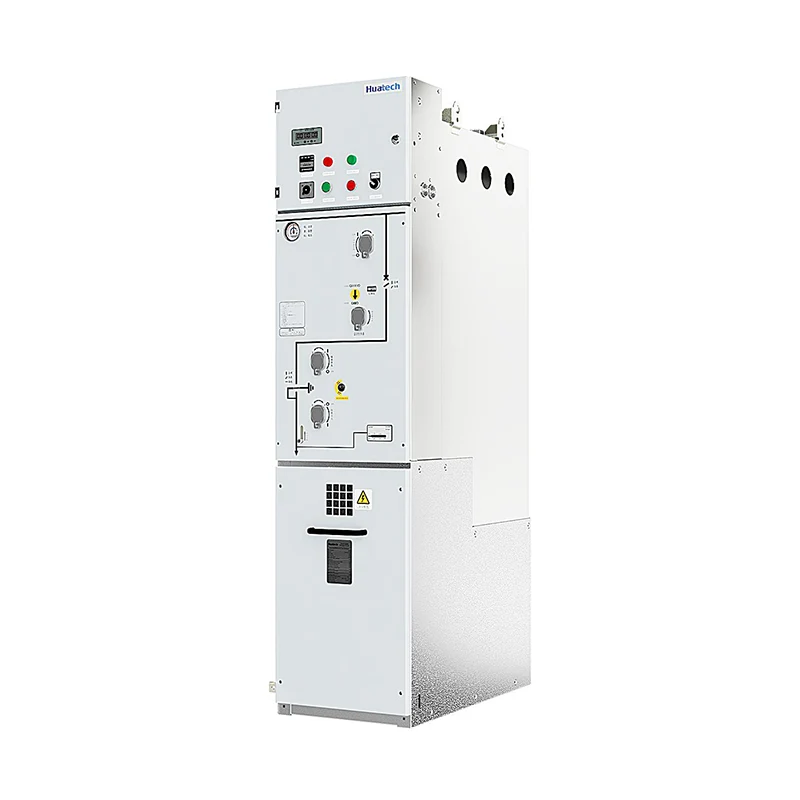

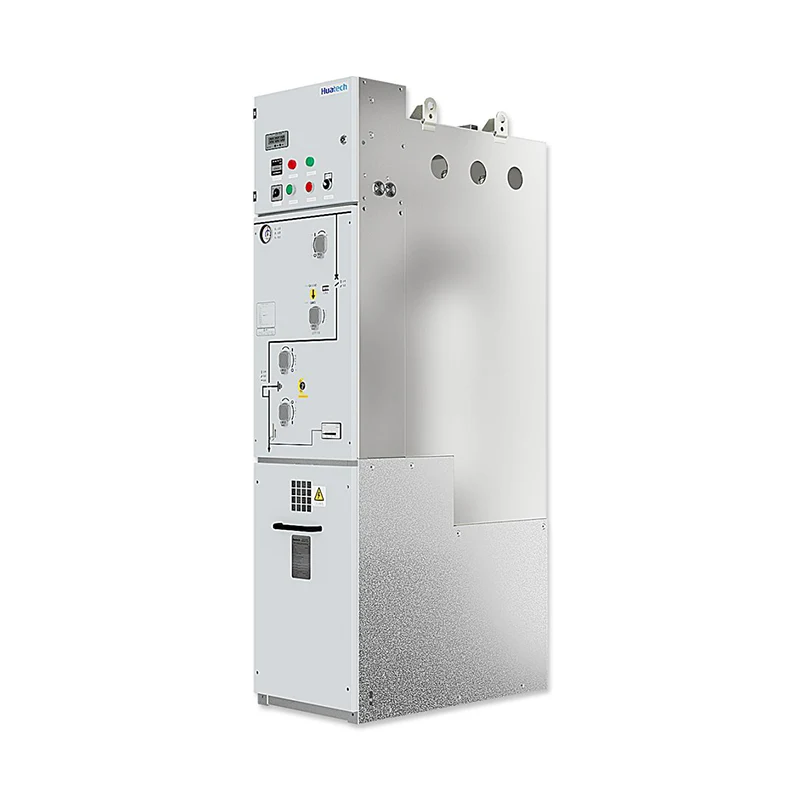

RMU Padat Bertebat Gas SM6 SF6

Kebanyakan suis membuat pintu masuk yang besar dan kemudian beransur-ansur memudar ke dalam jadual penyelenggaraan yang dipenuhi dengan janji temu. Ia adalah jenis gear yang memerlukan perhatian pada saat yang paling tidak sesuai. RMU Kompak SM6 mengambil pendekatan yang bertentangan sepenuhnya. Unit sederhana ini tiba dengan senyap, masuk ke sudut yang ditetapkan, dan kemudian terus melakukan apa-apa yang luar biasa untuk tiga puluh tahun lebih akan datang. Tiada drama, tiada panggilan perkhidmatan, tiada penyelesaian masalah tengah malam yang panik, tiada pencarian panik untuk alat ganti yang menjadi usang sedekad yang lalu. RMU Padat Bertebat Gas SM6 SF6 hanyalah ruang SF6 yang tertutup yang mengurus perniagaannya sendiri manakala dunia luar mengalami kitaran haba, kelembapan dan habuk. Perhimpunan tidak mencari pengiktirafan, tidak mencetuskan penggera dan tidak menghasilkan kertas kerja. Ini bukan peralatan yang menarik, dan itulah hakikatnya.

Parameter

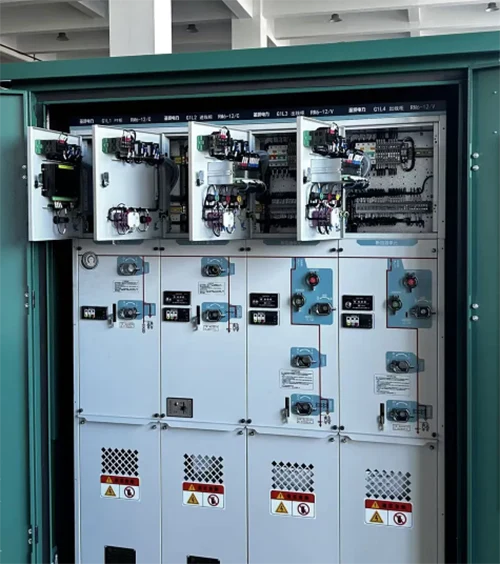

Seni bina modular terletak di tengah-tengah pemasangan, membolehkan konfigurasi fleksibel dan pemasangan mudah tanpa penyediaan tapak yang berlebihan. Sistem penebat SF6 yang dimeterai sepenuhnya menghilangkan pendedahan dalaman kepada lembapan dan bahan cemar, memberikan operasi lepas tangan yang boleh dipercayai dari tahun ke tahun. Jalinan mekanikal bersepadu menyediakan lapisan keselamatan operasi yang penting, mencegah kesilapan langkah semasa penukaran urutan. Sementara itu, komponen dalaman gred tinggi memastikan prestasi jangka panjang yang stabil merentasi rangkaian pengedaran voltan sederhana. RMU Kompak Bertebat Gas SM6 SF6 juga memuatkan pelbagai konfigurasi fungsi, termasuk suis pemutus beban, pemutus litar vakum, skim perlindungan fius dan unit pemeteran khusus. Ini menjadikan penyelesaian padat ini boleh disesuaikan dengan permintaan aplikasi yang pelbagai tanpa menjejaskan janji terasnya untuk jangka hayat yang senyap.

Aplikasi

Unit Utama Lingkaran (RMU) digunakan secara meluas dalam pencawang padat, pencawang pengubah, rangkaian pengagihan kuasa bandar, loji tenaga suria, stesen janakuasa angin, dan sistem pengagihan kuasa industri.

Langkah pemasangan produk

Persediaan Pra-Pemasangan

Sebelum meletakkan RMU Kompak Bertebat Gas SM6 SF6, pastikan pemasangan berlaku dalam cuaca yang tenang dan kering tanpa pasir bertiup atau hujan. Kelembapan relatif harus kekal di bawah lapan puluh peratus. Kawasan kerja mesti ditutup dengan lapisan habuk anti-statik, dan lantai hendaklah sentiasa bersih. Periksa unit dengan teliti. Sahkan bahawa tekanan gas dan kandungan lembapan SF6 memenuhi spesifikasi kilang. Periksa semua komponen penebat untuk keretakan atau kerosakan, dan sahkan bahawa pengedap itu utuh tanpa gasket yang digunakan semula. Asas mesti lulus pemeriksaan, dengan sisihan jarak tengah dan ketinggian dalam sepuluh milimeter dan varians tengah bolt terbenam tidak lebih daripada dua milimeter. Kekuatan konkrit hendaklah disembuhkan sepenuhnya dan disahkan.

Langkah Pemasangan

Angkat pemasangan yang dimeteraikan ke kedudukannya dengan menggunakan rigging dan kren yang sesuai. Laraskan bolt meratakan sehingga penjajaran menegak berada dalam toleransi pengilang. Selamatkan kabinet mengikut urutan bernombor kilang, ketatkan semua bolt dengan sepana tork yang ditentukur. Gunakan tidak lebih daripada tiga shim setiap titik, dengan jumlah ketebalan tindanan di bawah sepuluh milimeter. Sambungkan kabel masuk dan keluar mengikut skema elektrik. Untuk penamatan pemalam, pastikan tempat duduk pin sesentuh sepenuhnya di dalam sesendal untuk mengelakkan pengesanan, dan sahkan bahawa kon tegasan muat dengan kemas tanpa pemampatan berlebihan. Isi petak gas dengan SF6 kering pada tekanan yang ditentukan, kemudian lakukan pemeriksaan kebocoran. Semua bahagian logam mesti diikat pada sambungan tanah yang boleh dipercayai. Alur pengedap hendaklah bersih dan bebas daripada calar. Sapukan sealant dengan berhati-hati, mengelakkan penghijrahan ke bahagian gas. Tangki yang dikimpal biasanya mencapai kebocoran tahunan di bawah sifar koma lima peratus. Ujian akhir termasuk pengukuran rintangan penebat, pengesahan voltan tahan kekerapan kuasa, dan pengesahan fungsi interlock mekanikal suis tiga kedudukan. Jangan sekali-kali membuka ruang yang berisi gas melainkan dibenarkan dan dipandu oleh pengilang. Bilik peralatan harus mempunyai pengudaraan tahap rendah dengan pertukaran udara tidak kurang daripada empat kali sejam, dan kakitangan yang bekerja di kawasan terkurung dinasihatkan untuk membawa monitor pengesanan SF6 dan oksigen.

Kedai kerja

Pensijilan & Berkelayakan

Soalan Lazim

S1: Apakah jenis perlindungan waranti yang disediakan?

Waranti standard berjalan dua belas bulan dari pentauliahan atau lapan belas bulan dari penghantaran yang mana berlaku terma lanjutan pertama yang tersedia atas permintaan

S2: Betapa mudahnya untuk mendapatkan alat ganti?

Alat ganti kritikal disimpan dalam inventori serantau dengan kebanyakan item biasa dihantar dalam tempoh tiga hingga lima hari bekerja

S3: Apakah penyelenggaraan rutin yang sebenarnya diperlukan?

Pemeriksaan visual tolok tekanan dan penamatan kabel setiap tahun memeriksa mekanisme operasi setiap beberapa tahun bergantung pada kekerapan pensuisan

S4: Bolehkah unit ini dikembangkan kemudian jika beban bertambah?

Seni bina modular Ya membolehkan panel tambahan ditambah dengan kerja semula yang minimum dengan syarat ruang dikhaskan dalam susun atur awal

S5: Apakah pensijilan yang dibawa oleh peralatan ini?

Perhimpunan itu memegang pensijilan ISO 9001 serta laporan ujian jenis yang sejajar dengan piawaian IEC yang berkaitan dokumentasi penuh tersedia atas permintaan
