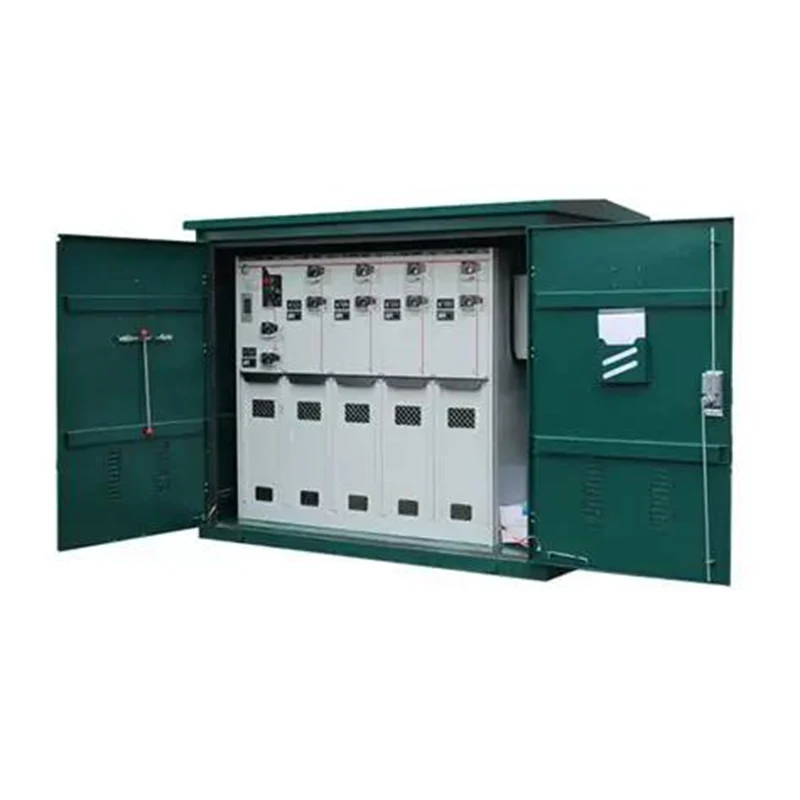

Seni bina dalaman pemasangan kalis cuaca ini disusun ke dalam petak diskret, keluli - partitioned. Petak-petak ini termasuk ruang bar bas, bahagian pensuisan atau litar - pemutus beban, zon penamatan kabel, ruang mekanisme operasi, pemasangan saling kunci, petak kawalan voltan rendah dan peruntukan pemeteran khusus.

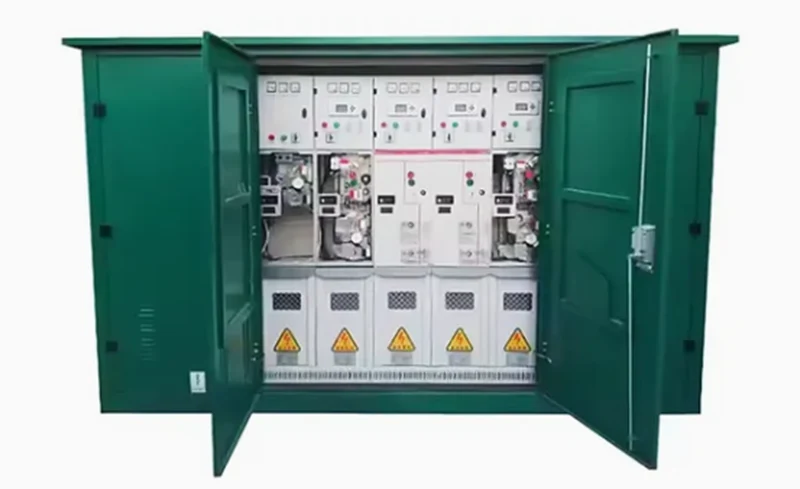

Setiap zon diasingkan secara fizikal oleh penghadang keluli yang teguh, memastikan bahawa sebarang keadaan kerosakan kekal terkawal tanpa melata ke bahagian bersebelahan. Ruang bar bas menduduki kawasan atas Alat Suis Pintar Jenis Kotak Luaran. Dalam ruang ini, konduktor utama dicantumkan dalam larian mendatar berterusan yang merangkumi keseluruhan barisan suis. Susunan bas mendatar ini memudahkan kerja sambungan masa hadapan dan membolehkan panel tambahan disepadukan dengan kerja semula yang minimum. Secara keseluruhannya, susun atur berpetak kepungan meningkatkan keselamatan operasi dan kebolehkhidmatan jangka panjang.
| Tidak. | Nama | Unit | keperluan teknikal | ||
| Kabinet Suis Beban | Kabinet Alat Elektrik Gabungan | ||||
| 1 | Voltan Ternilai | kV | 12 | ||
| 2 | Kekerapan Dinilai | Hz | 50 | ||
| 3 | Nilai Semasa | A | 630 | 200 | |
| 4 | Arus Pecah Beban Dinilai | A | 630 | 630 | |
| 5 | Dinilai Masa Singkat Menahan Arus(RMS) | kA | 20kA | ||
| 6 | Tempoh Litar pintas Dinilai | S | 3s | ||
| 7 | Puncak Dinilai Menahan Arus | kA | 50/63 | ||
| 8 | Arus Pecah Penutupan Gelung | A | 630 | ||
| 9 | Pengecasan Kabel Berkadar Arus Pecah | A | 25 | ||
| 10 | Nilai Arus Pecah Transformer Tanpa Beban | A | 16 | ||
| 11 | Arus Pecah Pemindahan Bernilai | A | 1750 | ||
| 12 | Fius Arus Pemutus Litar pintas prospektif (RMS) | kA | 63 | ||
| 13 | Suis Pembumian Masa Singkat Menahan Arus/ Tempoh | kA | 25kA/1s | ||
| 14 | Operasi Pecah Semasa Dinilai | setiap kali | ≥200 | ||
| 15 | Kehidupan Mekanikal | setiap kali | ≥2000 | ||
| 16 | Kadar Kebocoran Tahunan Gas SF6 | ≤1% | |||
| 17 | 1min Kekerapan Kuasa Menahan Voltan(RMS) | Merentasi Jarak Pengasingan | kV | 48 | |
| Antara Fasa | kV | 42 | |||
| Fasa ke Tanah | kV | 42 | |||
| Impuls Kilat Menahan Voltan (Puncak) | Merentasi Jarak Pengasingan | kV | 85 | ||
| Antara Fasa | kV | 75 | |||
| Fasa ke Tanah | kV | 75 | |||
| 18 | Mekanisme Operasi Spring | Operasi Manual, Boleh Naik Taraf kepada Bermotor | |||
| 19 | Voltan Kendalian | V | DC48VAC220V | ||
| 20 | Jarak Rayapan Penebat Luaran | mm/kV | ≥20 | ||
| 21 | Perbezaan Masa Pembukaan | ms | <5 | ||
| 22 | Perbezaan Masa Penutup | ms | <5 | ||
| 23 | Rintangan Litar Utama | uΩ | <140 | ||
| 24 | Tahap Perlindungan Kepungan | IP4X | |||

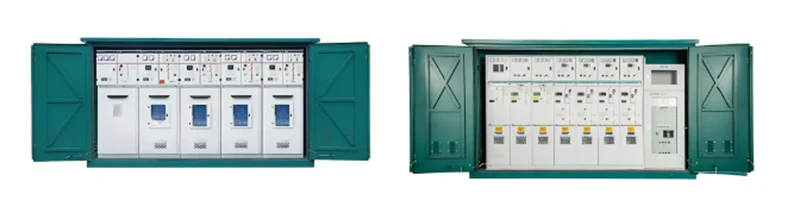

Petak interlock voltan rendah juga berfungsi sebagai antara muka kawalan untuk keseluruhan pemasangan. Dalam bahagian ini, mekanisme operasi bercas spring berfungsi secara bersamaan dengan saling kunci mekanikal dan penunjuk kedudukan yang jelas untuk membimbing urutan pensuisan yang selamat. Pilihan tambahan termasuk sesentuh tambahan, gegelung trip shunt, penggerak perjalanan kecemasan, paparan talian hidup kapasitif, interlock berasaskan kunci, dan pemacu kendalian bermotor. Ruang ini juga menyediakan ruang yang mencukupi untuk litar kawalan perumahan dan - tidak boleh merakamkan litar kawalan petak dan - tanpa rakaman. Alat Suis Pintar dalam konfigurasi lebar 750mmnya didatangkan dengan dua petak voltan rendah yang sama, membolehkan pengembangan aksesori yang besar tanpa meningkatkan jejak. Susunan dwi ruang dalam unit ini memastikan kapasiti yang mencukupi untuk skim pengedaran yang paling lengkap sekalipun.
- Voltan berkadar: 12 kV
- Nilai semasa: 630 A
- Kapasiti pecah: 630 A (20 kA tahan litar pintas)
- Kekerapan dinilai: 50 Hz
- Tahap perlindungan penutup: IP4X
Penjimatan Ruang: 60% lebih kecil jejak daripada stesen konvensional
Plug-and-Play: Modul pra-pasang mengurangkan masa pemasangan sebanyak 70%
Sedia Pintar: Port komunikasi terbina dalam untuk penyepaduan SCADA
Tahan lama: Pembinaan keluli tahan karat (-25°C hingga +40°C operasi)
Fleksibel: Boleh dikonfigurasikan dengan pemutus, PT, meter dan USP
Petak interlock voltan rendah berfungsi sebagai antara muka kawalan untuk keseluruhan pemasangan dalam bahagian ini mekanisme operasi bercas spring berfungsi secara bersamaan dengan interlock mekanikal dan penunjuk kedudukan yang jelas untuk membimbing urutan pensuisan yang selamat pilihan tambahan termasuk sesentuh tambahan gegelung perjalanan shunt penggerak perjalanan kecemasan talian hidup kapasitif memaparkan interlock berasaskan kekunci dan pemacu operasi bermotor ruang juga menyediakan litar kawalan yang murah hati dan pakej penyimpanan semula harta tanah untuk penempatan semula litar luar. Alat Suis Pintar Jenis Kotak dalam konfigurasi lebar 750mm dengan dua ruang voltan rendah yang sama membolehkan pengembangan aksesori yang besar tanpa penalti jejak, susunan dua ruang dalam unit ini memastikan kapasiti yang mencukupi untuk skim pengedaran yang paling lengkap sekalipun
1. Kilang kami terus mendesak kepada pelanggan berorientasikan dan mencari pembangunan teknologi dan sains.
2. Produk kami mempunyai kualiti yang tinggi dan kasih sayang yang mendalam daripada pelanggan kami
3. Produk kami telah lulus pensijilan sistem kualiti ISO9001:2000.
4. Kami mempunyai rantaian bekalan yang kukuh dan perkhidmatan selepas jualan.
S1: Apakah tahap voltan yang disokong oleh peralatan ini?
Pemasangan pengedaran pintar luar ini dinilai untuk aplikasi voltan sederhana sehingga 40.5kV dengan konfigurasi biasa pada 11kV 12kV 24kV dan 36kV bergantung pada piawaian grid serantau
S2: Berapa lamakah masa penghantaran biasa?
Konfigurasi standard dihantar dalam tempoh empat hingga enam minggu manakala unit yang memerlukan geganti perlindungan khusus atau susunan bar bas bukan standard boleh berlanjutan hingga lapan hingga sepuluh minggu bergantung pada volum pesanan
S3: Apakah jangka hayat perkhidmatan peralatan?
Teras terlindung gas tertutup direka bentuk untuk jangka hayat reka bentuk melebihi tiga puluh tahun di bawah keadaan operasi biasa dengan kemerosotan minimum komponen dalaman sepanjang tempoh tersebut
S4: Adakah unit memerlukan asas atau alas tiang khusus?

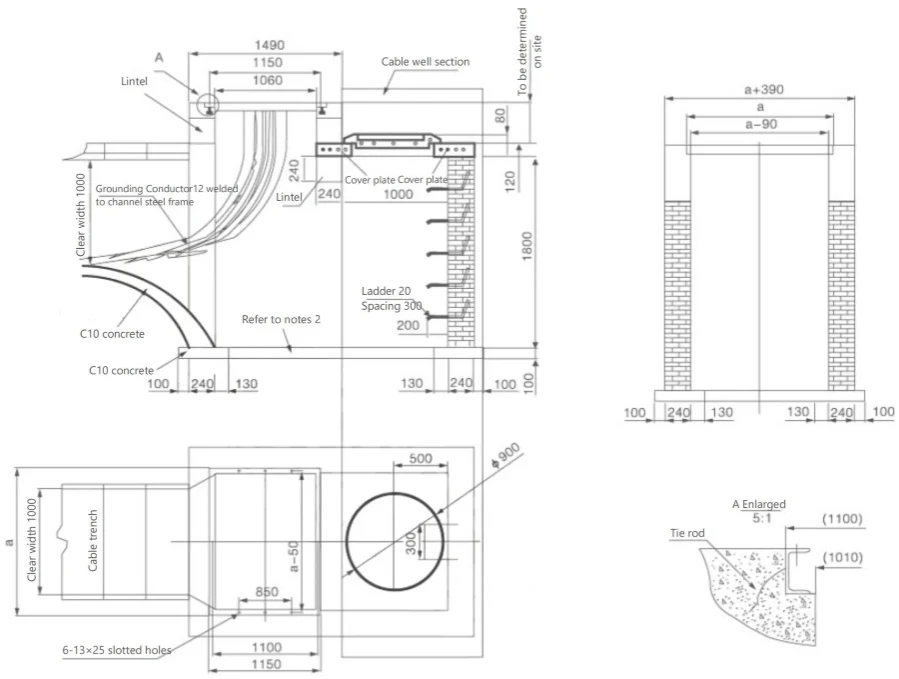

Ya, pad konkrit aras atau alas tiang yang dinaikkan disyorkan untuk memastikan penjajaran kemasukan kabel yang betul dan penyaliran corak jejak dan lubang pelekap disediakan bersama lukisan susunan umum
S5: Adakah sokongan pentauliahan di tapak tersedia?
Ya JUCEG menawarkan panduan teknikal jauh sebagai standard dengan pilihan penyeliaan di tapak dan perkhidmatan pentauliahan tersedia atas permintaan pada masa penempatan pesanan
