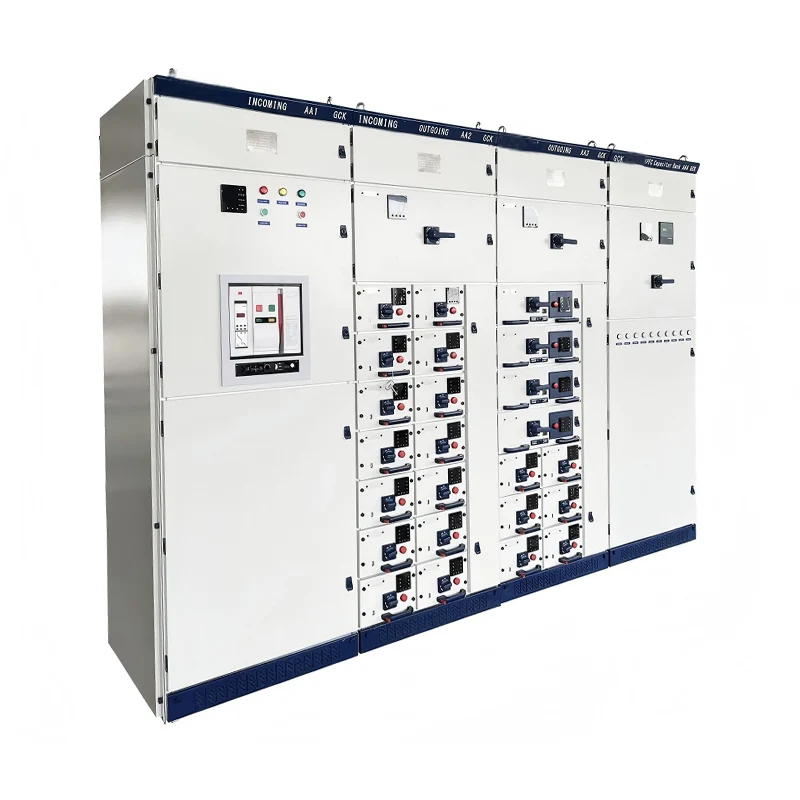

Alat Suis Boleh Tarik Voltan Rendah GCS

JUCEG ialah pengilang dan pembekal yang mengkhusus dalam membekalkan GCS voltan rendah boleh ditarik balik suis. GCS voltan rendah boleh ditarik balik suis telah diterima pakai secara meluas oleh pengguna kuasa dan sesuai untuk pengedaran, kawalan terpusat bagi motor elektrik, pampasan kuasa reaktif, dan lain-lain dalam penjanaan kuasa dan sistem bekalan kuasa dengan frekuensi AC tiga fasa 50 (60) Hz, 60 V berkadar voltan 40, 60V dan 400V. arus berkadar 4000A atau ke bawah. Alat suis boleh ditarik balik voltan rendah GCS telah digunakan secara meluas dalam loji kuasa besar, sistem petrokimia dan tempat lain dengan tahap automasi yang tinggi dan keperluan untuk antara muka komputer. Sebagai peranti pengedaran voltan rendah untuk kuasa AC tiga fasa dengan frekuensi 50 (60) Hz, voltan kerja berkadar 380V (400V, 660V), dan arus undian 4000A atau kurang, ia digunakan dalam penjanaan kuasa dan sistem bekalan untuk pengagihan, kawalan terpusat motor, dan pampasan kuasa reaktif, memainkan peranan penting.

Spesifikasi Teknikal

Voltan Ternilai: Litar utama AC 380V (400V, 660V), litar tambahan AC 220V, 380V (400V), DC 110V, 220V.

Kekerapan Dinilai: 50 (60) Hz.

Voltan Penebat Berkadar: 660V (1000V).

Nilai Arus: Bas mendatar ≤ 4000A, Bas menegak (MCC) 1000A.

Dinilaikan Jangka Pendek Menahan Arus Bas: 50kA, 80kA (1s).

Puncak Dinilai Menahan Arus Bas: 105kA, 176kA (0.1s).

Voltan Ujian Frekuensi Kuasa: Litar utama 2500V/1min, litar tambahan 1760V/1min (beberapa bahan menyebut 2000V/1min).

Jenis Alat Suis: Boleh Tarik Balik vs. Tetap

Alat suis boleh ditarik balik dan tetap mempunyai sifat tersendiri yang membolehkan penggunaannya dalam situasi berbeza dalam sistem kuasa elektrik. Alat suis boleh ditarik balik voltan rendah GCS dibuat untuk aplikasi yang faktor pembolehubah dan mudah dicapai adalah sangat penting. Sistem ini membenarkan penarikan tunggal daripada komponen tertentu yang tidak menjejaskan keseluruhan sistem, dengan itu memudahkan proses penyelenggaraan dan peningkatan. Alat suis jenis ini sesuai dalam sistem kuasa yang kompleks kerana masa henti perlu dielakkan sebaik mungkin. Sebaliknya, gear suis tetap secara konsisten lebih tahan lama dan murah; namun, ia disasarkan kepada kawasan yang jarang penyelenggaraan aset dan permintaan untuk penggantian peralatan adalah rendah. Mereka menyediakan penyelesaian yang agak terhad, yang merupakan satu kemestian dalam pemasangan terkurung tertentu.

Apabila menyemak 3 hasil carian teratas, arah aliran muncul daripada carian, yang memfokuskan pada beberapa parameter teknikal utama yang membezakan jenis suis ini:

· Kebolehcapaian: Kebimbangan utama berkenaan dengan unit yang boleh ditarik balik ialah ia boleh diakses dengan mudah, sekali gus membolehkan penyelenggaraan, pembaikan dan penggantian yang mudah dan pantas, seperti yang berlaku dengan sistem yang mempunyai keperluan masa operasi yang tinggi.

· Kos: Alat suis tetap bagaimanapun lebih disukai terutamanya untuk pertimbangan kos kerana ia lebih murah disebabkan oleh struktur yang ringkas dan keperluan penyelenggaraan yang rendah.

· Saiz: Sifat padat suis tetap juga ditunjukkan sebagai kelebihan utama dalam situasi di mana penempatan spatial berkenaan.

Bagaimanakah alat suis boleh ditarik balik GCS Berfungsi?

1. Fungsi dan Komposisi Keseluruhan:

Alat suis boleh ditarik balik voltan rendah GCS ialah peranti pengagihan kuasa AC tiga fasa dengan voltan kerja berkadar 380V (boleh dikembangkan kepada 400V dan 660V), dan arus undian sehingga 4000A (versi yang dipertingkatkan boleh mencapai 6300A). Fungsi terasnya termasuk pengagihan kuasa, kawalan terpusat bagi motor elektrik, dan pampasan kuasa reaktif. Ia digunakan secara meluas dalam loji janakuasa, industri petrokimia, metalurgi, tekstil, bangunan bertingkat tinggi, dan sistem pengagihan kuasa industri lain.

2. Reka bentuk laci modular:

Kabinet suis menggunakan struktur jenis laci. Setiap laci ialah unit berfungsi bebas, dengan modul ketinggian 160mm. Alat suis boleh tarik voltan rendah GCS dibahagikan kepada lima siri saiz: 1/2 unit, 1 unit, 1.5 unit, 2 unit dan 3 unit. Ketinggian laci boleh dilaraskan, manakala lebar dan kedalaman ditetapkan, memastikan kebolehtukaran unit berfungsi yang sama. Panel laci dilengkapi dengan penunjuk kedudukan seperti "buka", "tutup", "ujian", dan "tarik balik", dan juga dilengkapi dengan peranti saling kunci mekanikal untuk mengelakkan operasi yang tidak disengajakan. Laci ditolak ke hadapan melalui slot gelongsor dan struktur blok gelongsor, dan peranti pengunci had spring meningkatkan kestabilan dan mengelakkan pemanasan lampau komponen atau detasmen laci.

3. Pengasingan bilik fungsi dan susunan busbar:

Kabinet dibahagikan kepada bilik unit berfungsi, bilik busbar dan bilik kabel. Setiap bilik diasingkan dengan ketat untuk mengelakkan penyebaran kerosakan. Bilik unit berfungsi menempatkan unit laci, bilik busbar menyusun bar bas mendatar, dan bilik kabel merealisasikan keluar masuk kabel atas-bawah. Bar bas mendatar disusun dalam kedudukan mendatar di bahagian belakang kabinet, meningkatkan keupayaan untuk menahan daya elektrik dan membolehkan litar utama mempunyai kekuatan litar pintas yang tinggi (arus stabil dinamik boleh mencapai 76kA). Bar bas menegak mempunyai arus berkadar 1000A (untuk kabinet MCC), memenuhi keperluan untuk pengagihan kuasa berkapasiti besar.

4. Sambungan elektrik dan reka bentuk penyesuai:

Pemalam dan penyesuai: Garisan masuk dan keluar laci menggunakan bilangan struktur jalur komponen pemalam yang berbeza mengikut saiz semasa untuk memastikan sentuhan yang boleh dipercayai. Laci 1/2 unit disambungkan ke petak kabel melalui penyesuai jenis ZJ-2 jenis plat belakang. Laci unit menggunakan struktur jenis rod atau jenis tiub penyesuai jenis ZJ-1 untuk mengurangkan kenaikan suhu dan meningkatkan kebolehpercayaan. Reka bentuk petak kabel alat suis boleh tarik voltan rendah GCS menyokong kedua-dua saluran masuk dan keluar atas dan bawah. Transformer arus jujukan sifar diletakkan di dalam petak untuk pemasangan dan penyelenggaraan yang mudah. Lebar petak boleh dipilih sebagai 240mm atau 440mm untuk memenuhi keperluan kuantiti kabel yang berbeza.
