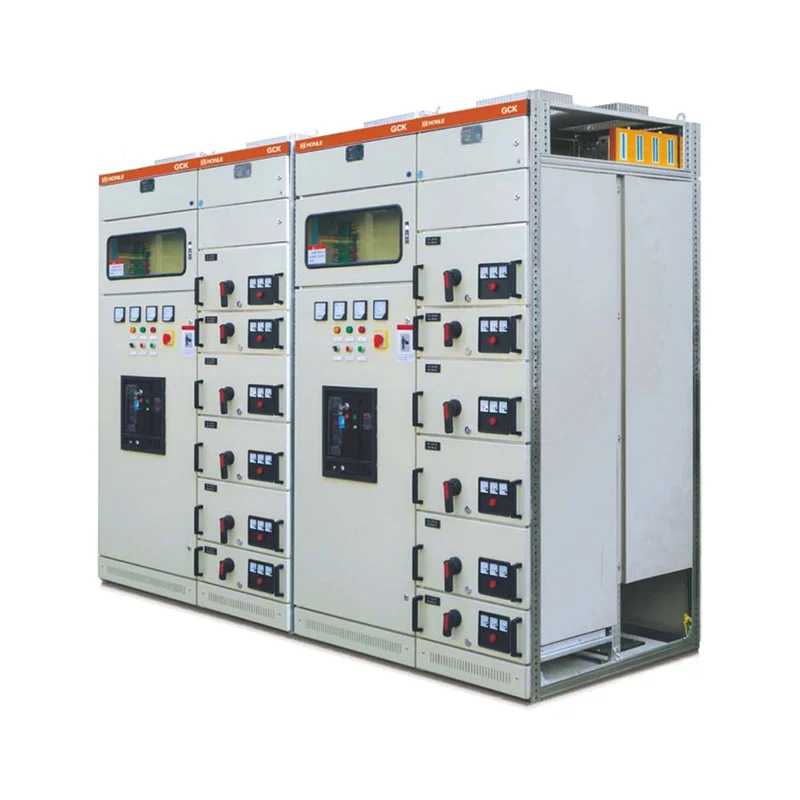

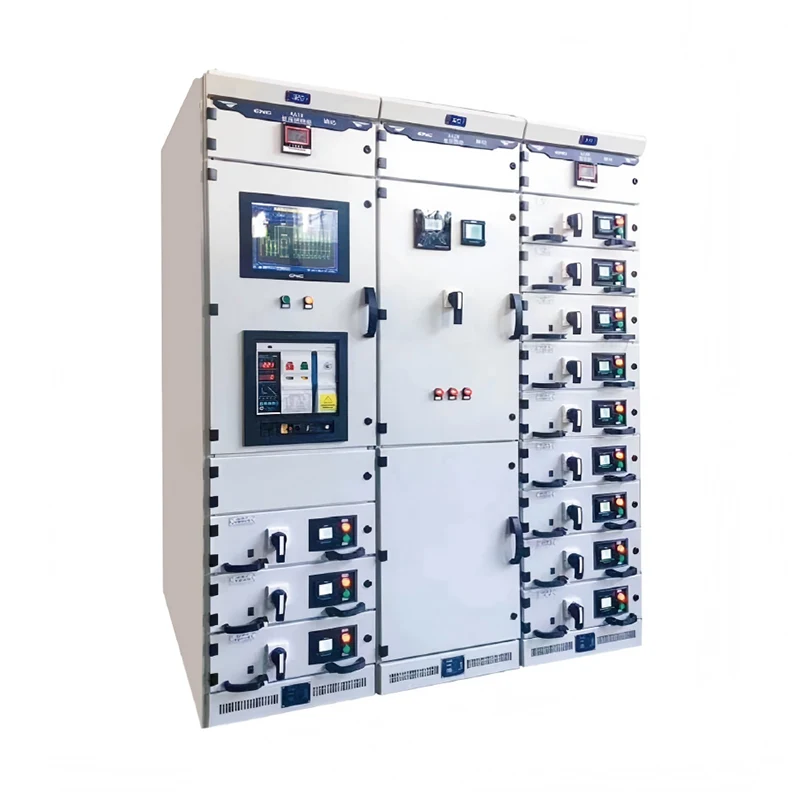

Alat Suis Boleh Tarik Voltan Rendah GCK

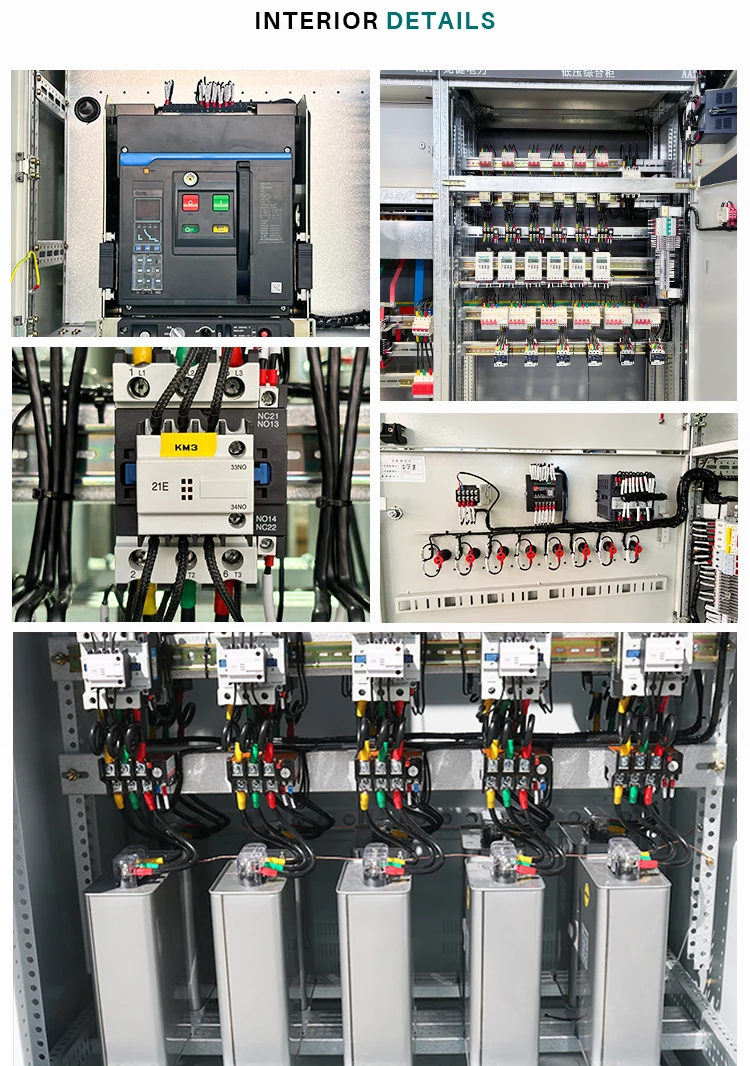

Anda boleh yakin untuk membeli JUCEG GCK Low Voltage Withdrawable Switchgear dari kilang kami. Struktur pemasangan gabungan diguna pakai, dan semua komponen bingkai kabinet disambungkan dengan skru, mengelakkan ubah bentuk dan tegasan kimpalan, dan meningkatkan tahap ketepatan dan penyeragaman. Kabinet dibahagikan kepada tiga bahagian terpencil: kebuk busbar, kebuk unit berfungsi, dan kebuk kabel, yang boleh mencegah penyebaran kemalangan secara berkesan dan memudahkan penyelenggaraan secara langsung. Tahap perlindungan boleh mencapai IP30/IP40. Unit laci dilengkapi dengan sistem interlock mekanikal, menyokong penyelenggaraan secara langsung. Palam litar utama GCK Low Voltage Withdrawable Switchgear menggunakan perumah plastik kejuruteraan kalis api untuk pengedap, dan struktur injap ditutup secara automatik apabila laci ditarik keluar, memastikan keselamatan operasi. Pengekstrakan dan pemasukan unit berfungsi (laci) adalah operasi tuil, yang mudah dan boleh dipercayai untuk dikendalikan. Unit laci dan pintu disambung secara mekanikal oleh mekanisme pengendalian suis utama. Apabila suis utama dalam kedudukan tertutup, pintu tidak boleh dibuka, memudahkan penyelenggaraan peralatan elektrik yang selamat. Komponen mempunyai fleksibiliti yang kuat, kebolehgunaan yang baik, dan tahap standardisasi yang tinggi. Ketinggian unit laci dimodulasi, menjadikannya mudah untuk digabungkan dan dikembangkan mengikut keperluan.

Spesifikasi Teknikal

Voltan terkadar: AC 380V, 660V

Nilai semasa: Bar bas mendatar sehingga 4000A, Bar bas menegak sehingga 1600A

Nilai tahan arus jangka pendek: Nilai RMS 50kA, 80kA, Nilai puncak 105kA, 176kA

Kelas perlindungan: IP30, IP40

Suhu udara ambien di sekitar Alat Suis Boleh Tarik Voltan Rendah GCK tidak melebihi +40℃, tidak lebih rendah daripada -5℃ (sesetengah produk boleh serendah -25℃), dan suhu purata dalam masa 24 jam tidak melebihi +35℃. Kelembapan relatif tidak melebihi 50% pada suhu tertinggi +40 ℃, dan boleh mempunyai kelembapan relatif yang lebih tinggi pada suhu yang lebih rendah.

Ketinggian tidak melebihi 2000m (sesetengah produk memerlukan tidak lebih daripada 1000m). Pencemaran gred 3.

Manual Arahan

1. Pemasangan:

Sebelum pemasangan, adalah perlu untuk memeriksa sama ada GCK Low Voltage Withdrawable Switchgear masih utuh dan sama ada ia telah lembap. Juga, semak sama ada terdapat sebarang bahagian yang hilang atau kerosakan semasa pengangkutan mengikut senarai pembungkusan.

Kabinet suis hendaklah dipasang di tempat yang bersih, kering dan mempunyai pengudaraan yang baik. Elakkan memasangnya di tempat yang mempunyai gas menghakis, wap, atau habuk mudah meletup.

Semasa pemasangan, ikuti manual pemasangan dan operasi produk untuk memastikan urutan pemasangan yang betul dan kualiti pemasangan memenuhi piawaian.

Apabila memasang kabinet suis dalam bahagian, gunakan bolt untuk mengetatkan pada lubang penyambung untuk memastikan sambungan yang kukuh dan boleh dipercayai antara kabinet.

2. Operasi:

Sebelum operasi, periksa sama ada peralatan elektrik dan pendawaian di dalam kabinet suis mematuhi keperluan lukisan, sama ada terminal ditandakan dengan nombor, dan sama ada pendawaian adalah kemas dan kukuh.

Semasa operasi, ikuti prosedur operasi dengan ketat untuk mengelakkan operasi tidak sengaja yang boleh menyebabkan kerosakan peralatan atau kecederaan diri.

Pengekstrakan dan pemasukan unit laci hendaklah dijalankan apabila suis utama berada dalam kedudukan terbuka untuk memastikan operasi yang selamat.

Terdapat peranti saling kunci mekanikal antara mekanisme operasi dan pintu. Hanya apabila suis utama berada dalam kedudukan terbuka, pintu boleh dibuka, memudahkan penyelenggaraan dan penggantian peralatan elektrik.

3. Penyelenggaraan:

Bersihkan dan periksa Alat Suis Boleh Tarik Voltan Rendah GCK secara kerap untuk memastikan permukaan peralatan bersih dan bebas daripada habuk, dan sesentuh peralatan elektrik berada dalam keadaan baik.

Sentiasa periksa kebolehpercayaan interlock mekanikal dan interlock elektrik untuk memastikan keselamatan operasi peralatan.

Periksa dan uji secara kerap sama ada semua meter dan geganti beroperasi dengan betul untuk memastikan fungsi perlindungan normal peralatan.

Periksa dan uji peranti pembumian kabinet suis secara kerap untuk memastikan peranti pembumian kukuh dan boleh dipercayai.
