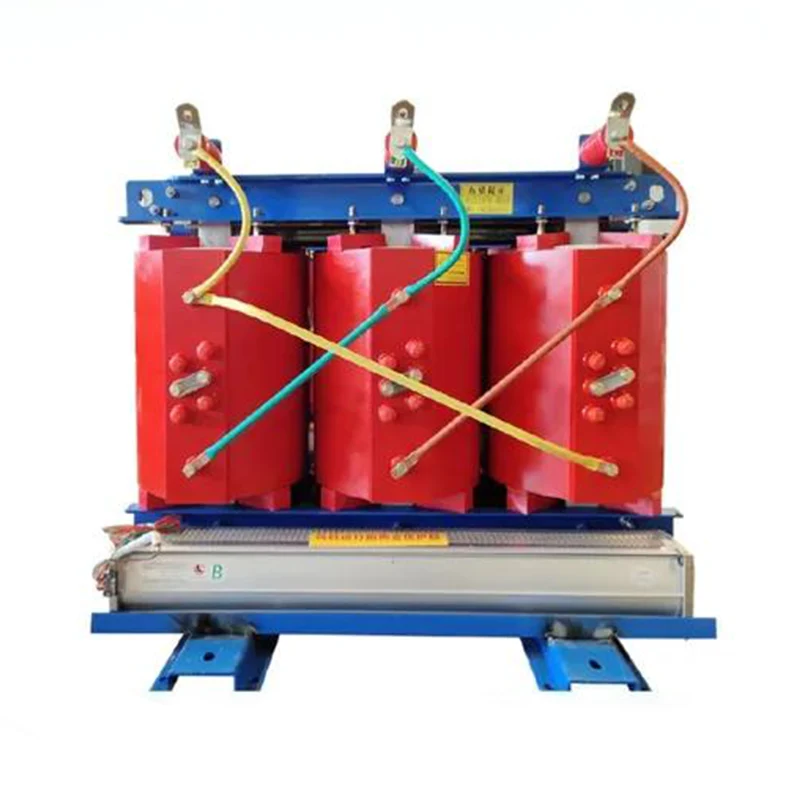

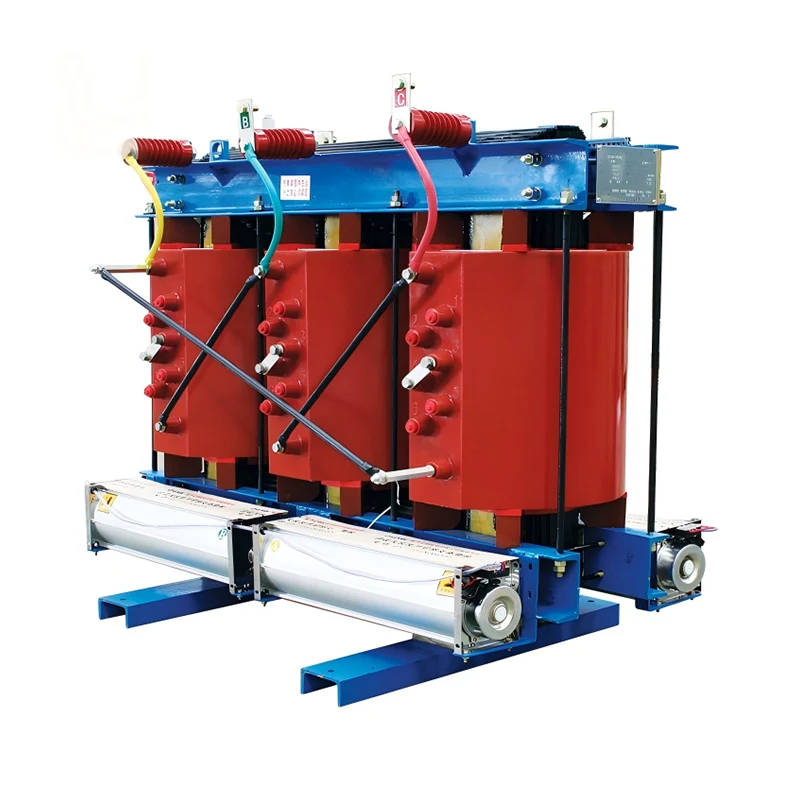

Pengubah Kuasa Jenis Kering Teras

Sebagai pengilang profesional, kami ingin memberikan anda JUCEG Core Type Dry Type Power Transformer. Dan kami akan menawarkan kepada anda perkhidmatan selepas jualan yang terbaik dan penghantaran tepat pada masanya.Struktur teras besi jenis jantung diguna pakai, di mana tiang teras besi dan kuk membentuk litar magnet tertutup, dan penggulungan disarung di sekeliling tiang teras besi. Teras besi biasanya dibuat dengan menyusun kekonduksian magnet yang tinggi berkualiti tinggi berorientasikan bijirin kepingan keluli gelek sejuk sejuk untuk mengurangkan kehilangan tanpa beban dan arus tanpa beban. Permukaan teras besi disalut dengan resin khas untuk mengelakkan kelembapan dan karat dan untuk mengurangkan bunyi operasi. Penggulungan dirawat dengan tuangan resin epoksi atau penebat impregnasi untuk membentuk struktur gentian kaca berkekuatan tinggi, yang mempunyai prestasi elektrik yang sangat baik dan kekuatan mekanikal. Tiub penebat diletakkan di antara belitan voltan tinggi dan rendah untuk meningkatkan penebat elektrik, dan blok spacer dan plat sokongan digunakan untuk mengekang gegelung untuk memastikan kestabilan dan kebolehpercayaan belitan. Pengubah Kuasa Jenis Kering Jenis Teras terutamanya bergantung pada perolakan udara atau penyejukan udara paksa untuk pelesapan haba. Apabila menggunakan penyejukan udara semulajadi (AN), pengubah boleh beroperasi secara berterusan pada kapasiti undian untuk masa yang lama. Apabila menggunakan penyejukan udara paksa (AF), kecekapan pelesapan haba dipertingkatkan dengan menambah bilangan kipas, dan kapasiti keluaran pengubah boleh ditingkatkan sebanyak 50%, sesuai untuk operasi beban terputus-putus atau operasi bebanan kemalangan kecemasan.

Jenis Transformer Jenis Kering:

1. Transformer Jenis Kering Damar Tuang (CRT):

Menggunakan resin epoksi untuk membungkus belitan, melindunginya daripada kelembapan, habuk, kakisan dan faktor persekitaran yang lain.

Sesuai untuk kawasan kelembapan tinggi, pemasangan dalaman dan kawasan berisiko kebakaran kerana sifatnya yang tidak higroskopik, tidak mudah terbakar dan bebas penyelenggaraan.

Tersedia dalam penarafan dari 25 kVA hingga 12,500 kVA, dengan kelas penebat F (kenaikan suhu 90°C).

2.Vacuum Pressure Impregnated Transformer (VPI):

Meresapi belitan dengan resin poliester kelas H di bawah vakum dan tekanan, menghapuskan jurang udara atau lompang dalam penebat.

Meningkatkan kekuatan mekanikal, kekuatan dielektrik dan kestabilan haba.

Sesuai untuk pemasangan luar, kejadian seismik dan turun naik suhu disebabkan pembinaannya yang teguh, kepungan kalis lembapan dan pekali pengembangan haba yang rendah.

Data Teknikal

Kelebihan

Prestasi penebat elektrik yang sangat baik: Selepas diresapi, Transformer Kuasa Jenis Kering Jenis Teras boleh menembusi sepenuhnya resin epoksi ke bahagian dalam penggulungan, mengisi jurang antara bahan penebat dan meningkatkan prestasi penebat keseluruhan. Lapisan penebat penggulungan yang diresapi adalah seragam dan padat, mengurangkan risiko pelepasan tempatan dan meningkatkan kebolehpercayaan pengubah.

Kekuatan mekanikal yang dipertingkatkan: Selepas impregnasi, resin epoksi mengeras rapat dengan belitan, membentuk struktur integral, yang meningkatkan kekuatan mekanikal dan rintangan getaran belitan. Proses impregnasi boleh menetapkan kedudukan bahan penebat dan menghalangnya daripada longgar atau beralih akibat getaran atau perubahan suhu.

Rintangan lembapan dan acuan: Proses impregnasi membentuk filem pelindung padat pada permukaan penggulungan, dengan berkesan menghalang kelembapan daripada memasuki dan menghalang bahan penebat daripada menjadi lembap dan berkulat. Melalui rawatan kelembapan dan rintangan acuan, hayat perkhidmatan bahan penebat pengubah dilanjutkan, dan kerosakan yang disebabkan oleh penuaan penebat dikurangkan.

Peningkatan prestasi pelesapan haba: Rawatan impregnasi Pengubah Kuasa Jenis Kering Jenis Teras boleh mengisi jurang antara bahan penebat, mengurangkan lapisan udara, dan meningkatkan kecekapan pengaliran haba, membantu penggulungan menghilangkan haba. Digabungkan dengan reka bentuk pengudaraan yang munasabah, pengubah jenis kering yang diresapi juga boleh mencapai prestasi pelesapan haba yang baik.

Keberkesanan kos: Berbanding dengan jenis tuangan, rawatan impregnasi mungkin menggunakan kurang bahan resin epoksi dalam beberapa kes, mengurangkan kos bahan. Rawatan impregnasi sesuai untuk belitan pelbagai bentuk dan saiz, mempunyai fleksibiliti proses yang tinggi, dan boleh memenuhi keperluan yang pelbagai.
