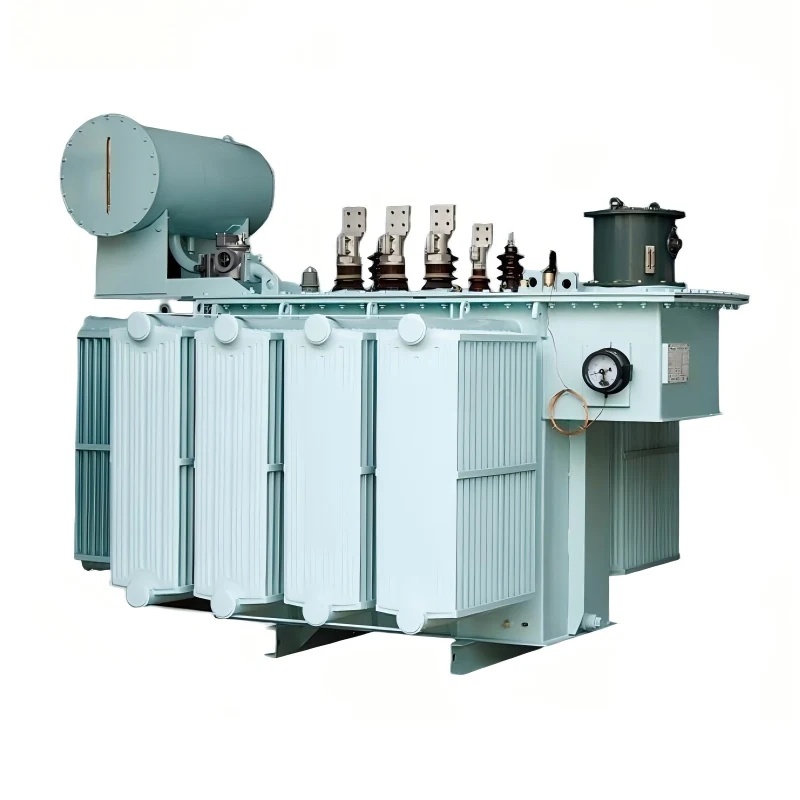

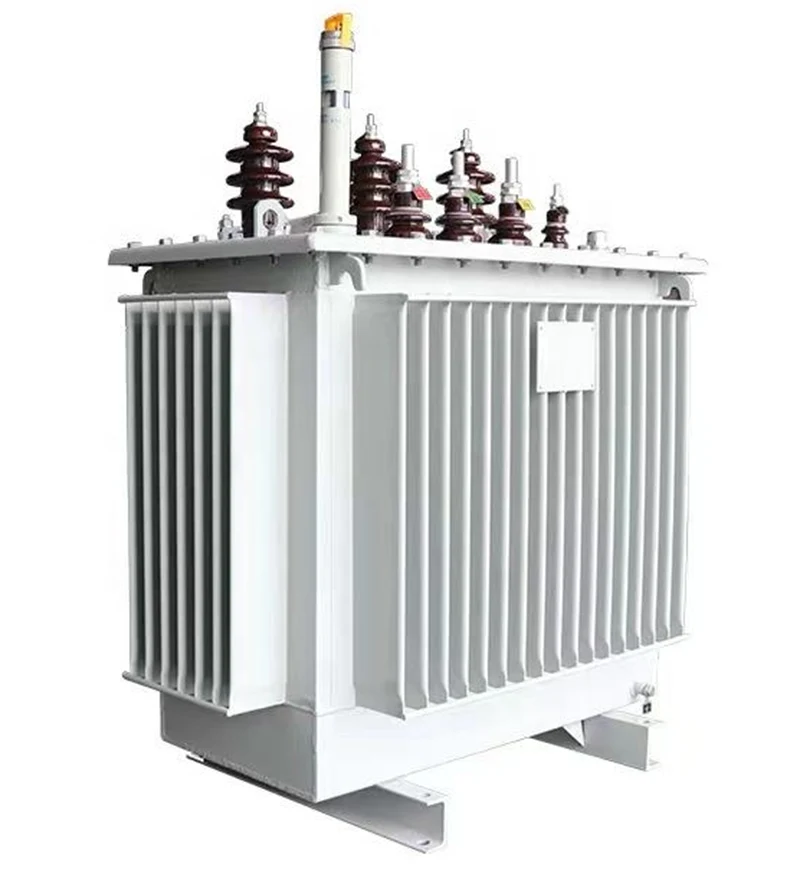

JUCEG, sebagai R&D profesional dan kilang pembuatan 35kV Three Phase Oil Immersed Transformer di China, mengkhusus dalam pengeluaran besar-besaran, kawalan kualiti ISO yang ketat dan perkhidmatan OEM/ODM. Dengan menggunakan bahan berkualiti tinggi dan teknik reka bentuk termaju, ia mencapai pengecilan, dengan saiz kecil, ringan, dan kemudahan pemasangan dan pengangkutan. Ia mengguna pakai teknologi penjimatan tenaga baharu, yang mempunyai kesan penjimatan tenaga yang lebih ketara berbanding dengan pengubah tradisional, terutamanya dalam keadaan beban ringan dan tanpa beban, masih mengekalkan kecekapan tenaga yang tinggi. 35kV Tiga Fasa Minyak Rendam Transformer mempunyai fungsi pengawalseliaan voltan pada beban, yang boleh melaraskan voltan secara langsung di bawah beban tanpa menghentikan mesin. Ia mudah untuk beroperasi, praktikal dari segi ekonomi, dan mempunyai kecekapan yang lebih tinggi.
Ia boleh mengeluarkan voltan secara stabil, mengurangkan turun naik voltan dan bunyi dengan berkesan, dan mempunyai prestasi penebat yang baik, yang boleh mengelakkan kemalangan elektrik. Bahan cangkerang dan penebat mempunyai rintangan cuaca yang baik dan rintangan kakisan, dan boleh menyesuaikan diri dengan pelbagai keadaan persekitaran yang keras, memastikan kestabilan jangka panjang.
|
Parameter |
Butiran/Spesifikasi |
|
Kuasa Dinilai |
500 kVA ~ 20,000 kVA |
|
Voltan Masukan |
33 kV / 35 kV |
|
Voltan Keluaran |
0.4 kV / 0.69 kV / 1 kV |
|
Kekerapan Dinilai |
50 Hz / 60 Hz |
|
Kapasiti |
1000 L ~ 12,000 L |
|
Kaedah Penyejukan |
ONAN (penyejukan minyak semula jadi)/ONAF (penyejukan udara minyak) |
|
Voltan Impedans |
4% ~ 6% |
|
Kehilangan Beban |
< 2 W / kVA |
|
Kehilangan Litar pintas |
≤ 2% |
|
Suhu Ambien |
-5 °C~40 °C (Versi suhu tinggi menyokong reka bentuk tahan suhu tinggi) |
|
Berat badan |
2000 kg ~ 25,000 kg |
|
Dimensi Luaran |
Disesuaikan mengikut model kuasa: 2.0m x 3.5m x 6.0m |
|
Tahap Penebat |
Gred F (155 °C)/gred H (180 °C) |
|
Rintangan Seismik |
Rintangan seismik gred 8, sesuai untuk persekitaran geologi yang kompleks |
|
Tahap Kebisingan |
≤ 65 dB (reka bentuk bunyi rendah, sesuai untuk kawasan bandar dan perindustrian) |
|
Prestasi Penjimatan Tenaga |
Reka bentuk cekap yang memenuhi piawaian kecekapan tenaga antarabangsa dan mengurangkan penggunaan tenaga |
|
Kestabilan Jangka Panjang |
Komponen berkualiti tinggi memastikan operasi yang stabil dan kadar kegagalan yang rendah |
|
Piawaian Pensijilan |
Piawaian pensijilan ISO |
1. Sistem teknologi kawalan suhu 7 peringkat, yang digabungkan dengan analisis unsur dinite medan suhu, untuk memastikan permainan penuh kepada kelebihan prestasi pelbagai bahan penebat.
2. Sistem penebat adalah berasaskan teknologi kertas Penebat JUCEG.
3. Bunyi rendah: Langkah-langkah pengurangan hingar yang unik diguna pakai di bahagian yang berbeza untuk memastikan kawalan bunyi lebih baik daripada piawaian kebangsaan.
Menguntungkan untuk memenuhi permintaan puncak kuasa musim panas, Transformer Rendam Minyak Tiga Fasa JUCEG 35kV sesuai untuk rangkaian pengedaran dengan kadar beban tinggi di bawah suhu tinggi dan tempat dengan beban kejutan dan keperluan beban lampau berterusan. Seperti keluli, industri metalurgi, pengangkutan kereta api, loji kuasa, stesen janakuasa hidro, dll.
|
Dinilai Kapasiti |
Gabungan voltan dan julat pili |
vektor Kumpulan |
Kehilangan beban kW |
kehilangan beban kW (75C) |
Tanpa beban % semasa |
Litar pintas impedans % |
||
|
voltan tinggi |
Voltan tinggi julat mengetuk |
Voltan rendah kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2.5% |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspek |
Pengubah Agihan 33kV |
Pengubah Agihan 35kV |
|
Voltan Nominal |
33kV (biasa dalam kebanyakan sistem berasaskan IEC) |
35kV (selalunya voltan peralatan tertinggi Um dalam piawaian IEC) |
|
Voltan Tertinggi untuk Peralatan (Um) |
Sehingga 36kV |
36–40.5kV (menyediakan margin operasi) |
|
Penggunaan Biasa |
Digunakan dalam pengedaran primer atau sekunder, cth., menurunkan 132/66kV kepada 33kV, atau 33kV kepada11/0.4kV |
Penggunaan serupa dalam rangkaian dengan voltan nominal 35kV (biasa di China dan sebahagian Asia) |
|
Penilaian Biasa |
500kVA–20MVA+, jenis rendaman minyak atau kering |
Penilaian dan jenis yang hampir sama |
|
Penebat & BIL |
Impuls kilat menahan sekitar 170–200kV |
Lebih tinggi sedikit, sepadan dengan kelas 35kV |
|
Piawaian |
IEC60076, IEEE/ANSI; biasa di India, UK, Timur Tengah, Afrika |
IEC60076(Um=36kV kelas); digunakan di China dan beberapa kawasan Asia |
|
Aplikasi |
Pencawang bandar/luar bandar, loji perindustrian, kompleks komersial, langkah naik/turun yang boleh diperbaharui |
Aplikasi yang sama untuk grid yang diseragamkan pada 35kV |
|
Saiz & Kos Fizikal |
Sangat serupa dengan unit 35kV |
Lebih besar sedikit atau lebih mahal kerana tahap penebat yang lebih tinggi |
|
Kecekapan & Kerugian |
Dioptimumkan untuk kecekapan sepanjang hari dan kerugian yang rendah |
Fokus kecekapan yang sama |
