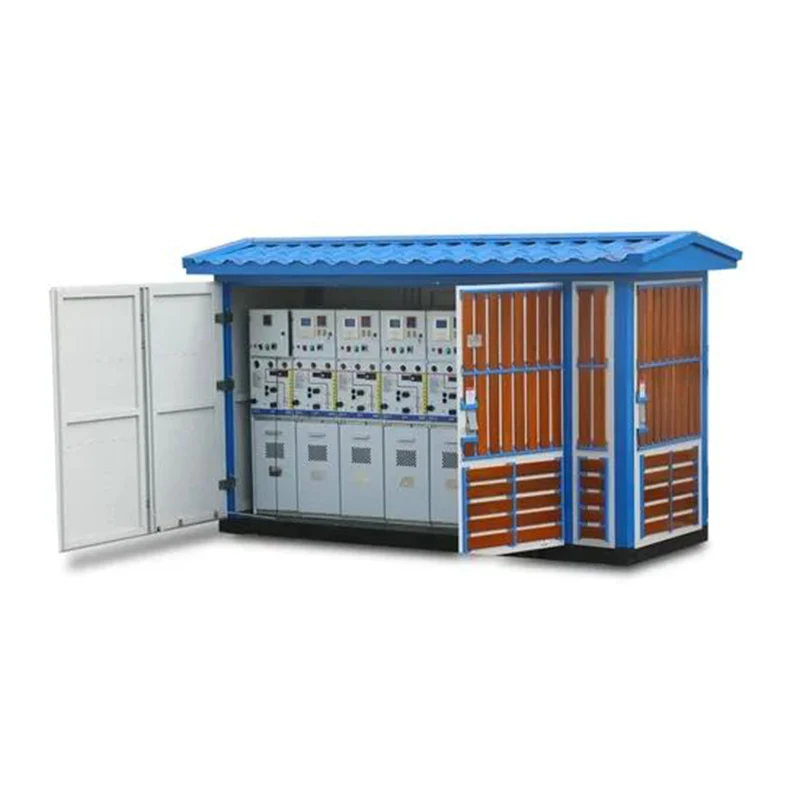

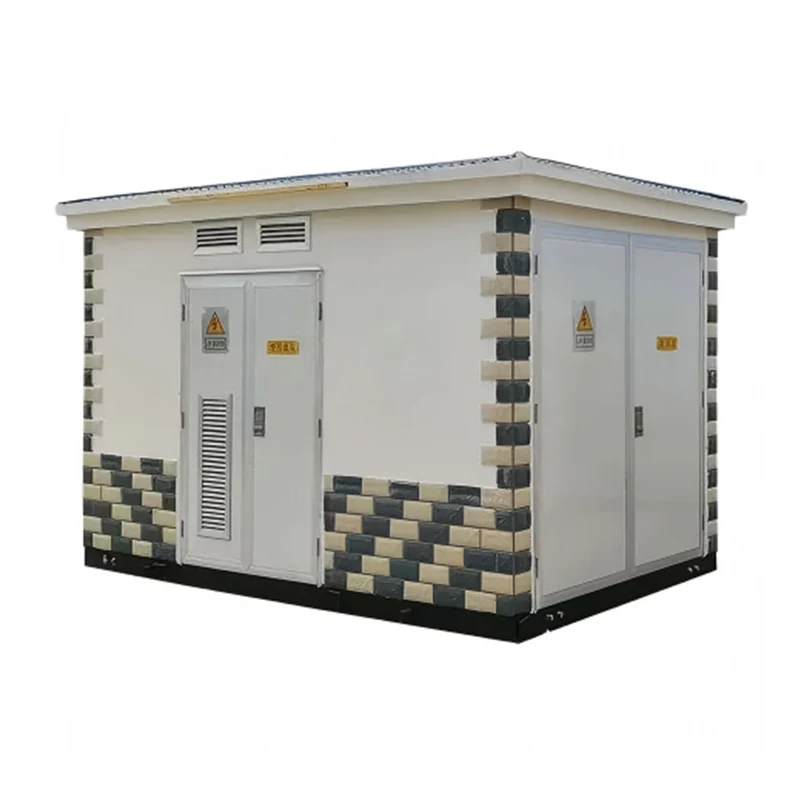

1250kVA Pencawang Jenis Kotak Eropah

JUCEG, sebagai R&D profesional dan kilang pembuatan 1250kVA Pencawang Jenis Kotak Eropah di China, mengkhusus dalam pengeluaran besar-besaran, kawalan kualiti ISO yang ketat dan perkhidmatan OEM/ODM. Pencawang Jenis Kotak Eropah ialah peralatan pengagihan kuasa pra-pasang berkapasiti sederhana hingga besar. Pencawang Jenis Kotak Eropah menyepadukan suis voltan tinggi, transformer, peranti pengedaran voltan rendah dan peralatan tambahan dalam kotak struktur keluli yang disediakan kilang. Pencawang Jenis Kotak Eropah 1250kVA sesuai untuk pengagihan kuasa dalam grid kuasa bandar, taman perindustrian, bangunan komersial dan projek tenaga baharu. Kapasiti ini adalah daripada spesifikasi standard dan biasanya ditemui dalam produk siri YBW/YBP, menyokong tahap voltan antara 10kV hingga 35kV.

Apakah pencawang jenis kotak Eropah?

Pencawang Jenis Kotak Eropah ialah set peralatan pengagihan kuasa pra-pasang yang menyepadukan suis voltan tinggi, pengubah pengagihan dan peranti pengagihan voltan rendah dalam kepungan logam yang dimeterai. Ia berasal dari Eropah dan digunakan secara meluas di seluruh dunia. Konsep reka bentuknya menekankan modularisasi, kekompakan, perlindungan tinggi dan kebolehsuaian alam sekitar, dan sesuai untuk senario seperti peningkatan grid kuasa bandar, penyepaduan tenaga baharu dan bekalan kuasa industri.

Definisi Teras dan Ciri-ciri Struktur

-Pencawang jenis kotak Eropah ialah jenis peralatan kuasa "turnkey" yang menyepadukan bilik voltan tinggi, bilik pengubah dan bilik voltan rendah pencawang tradisional ke dalam satu atau lebih kepungan seperti bekas standard, membolehkan penggunaan pantas dan penempatan semula yang fleksibel.

-Susun atur menggunakan konfigurasi tiga bahagian "kabinet voltan tinggi + pengubah + kabinet voltan rendah", dengan setiap bilik berfungsi diasingkan secara bebas dan tidak mengganggu antara satu sama lain.

-Reka bentuk padat menghasilkan keluasan hanya 1/10 hingga 1/5 daripada pencawang pembinaan awam konvensional untuk kapasiti yang sama, menjadikannya sesuai untuk kawasan dengan ruang bandar yang terhad.

-Kepungan biasanya diperbuat daripada plat keluli tergalvani atau bahan komposit, dengan tahap perlindungan IP44 hingga IP54, mampu menahan persekitaran yang keras seperti ribut hujan, kabus garam dan habuk.

-1250kVA Pencawang Jenis Kotak Eropah menggunakan penutup bumbung dua lapis, bahan penebat dan sistem pengudaraan paksa untuk menyesuaikan diri dengan suhu melampau antara -40°C hingga +40°C, memastikan operasi peralatan yang stabil.

-Salur udara pelesapan haba yang dioptimumkan dan bahan pengurangan hingar menghasilkan bunyi operasi di bawah 55 dB, memenuhi keperluan perlindungan alam sekitar kawasan kediaman.

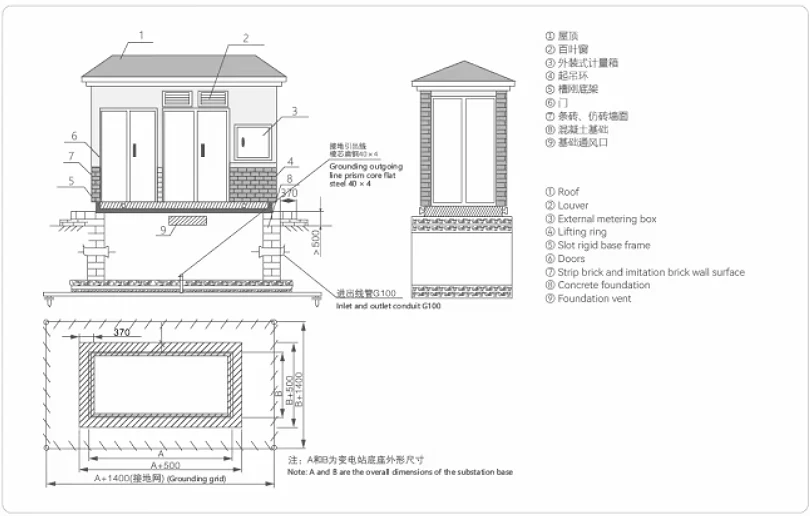

- Bahan penutup boleh menjadi plat aloi aluminium, plat keluli tahan karat, plat komposit, plat simen bertetulang gentian kaca, dsb.

- Asas pencawang diperbuat daripada keluli saluran tergalvani atau simen, dengan rintangan kakisan yang kuat dan kekuatan mekanikal yang mencukupi.

- Bumbung menggunakan struktur lapisan dua, yang mempunyai penebat haba yang baik, perlindungan sinaran dan kesan pengudaraan.

- Setiap petak pencawang dipisahkan oleh plat besi untuk membentuk ruang kecil bebas. Setiap petak dilengkapi dengan kemudahan pencahayaan. Bahagian atas petak pengubah dilengkapi dengan peranti ekzos automatik untuk melaraskan suhu petak pengubah.

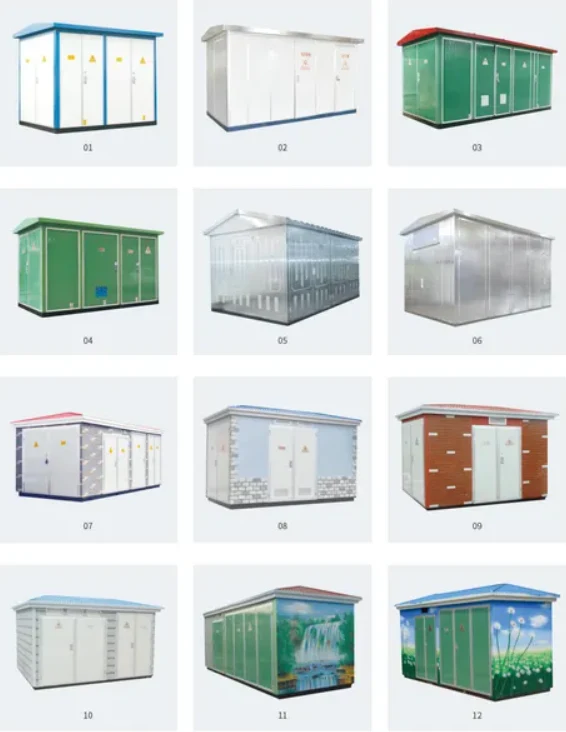

- Warna pencawang boleh disesuaikan agar sesuai dengan persekitaran sekeliling.

- Pengubah boleh dikonfigurasikan dengan pengubah terendam minyak atau pengubah jenis kering dengan sewajarnya.

Keadaan persekitaran:

1. Suhu ambien yang tinggi: +40ºC

2. Suhu persekitaran rendah: -25ºC

3. Purata suhu dalam tempoh 24 jam tidak boleh melebihi 30 °C.

4. Ketinggian: <1000m

5. Kriteria Kelembapan Relatif(RH): Purata RH harian tidak boleh melebihi 95%; Purata AH bulanan tidak akan melebihi 90%

6. Pecutan mendatar tidak lebih daripada 0.4 m/s2 dan pecutan menegak tidak lebih daripada 0.2 m/s3.

7. Lokasi pemasangan: Pasang di tempat yang bebas daripada kebakaran, bahaya letupan dan gas menghakis kimia dan kawasan pengudaraan yang baik.

8. Kecondongan lokasi pemasangan: tidak lebih daripada 5 darjah

Piawaian pelaksanaan:

1. GB1094.1-2-2013 Pengubah Kuasa

2. GB/T6451-2015 Parameter dan keperluan teknikal pengubah terendam minyak tiga fasa

3. GB1094.3-2017 Pengubah Kuasa
